カスタマイズに関しては全て自己責任の範囲でお願い致します。
また、いかなる損害・事故等が発生した場合も当方は一切の責任を負いかねます。
 |
1. テールランプをばらす クリアテールをばらした際の写真を撮るのを忘れていたので、以前純正の赤 テールでやっていた際の写真です。スミマセン。。。 ホットナイフでプラスチックを溶かしてばらします。 時々表から見てリフレクタをカットしていないかなど確認しながらやります。 |
 |
2. LEDユニットを取り外して分解する この写真も施工後のあまりものです。スミマセン。 無加工ではテールランプの下部には大きすぎて取り付けできません。 σ(^_^)はどうしても純正のLED9個を使いたかったので、横方向に伸びている 仕切り(?)を取って高さを詰めてます。 (説明がうまくできない。。。) |
 |
3. 高さを詰めて接着する 2.で切り取ったものを接着するとこんな形になります。 これを見たら先ほどの意味がわかってもらえると思います。 ちなみにσ(^_^)は片側にLEDユニットを2つ使いました。 理由は1ユニット時には形が三角形っぽくなっちゃうからです。 皆さんのテールランプを見たらわかってもらえると思います。 以前からスーパーテールにしていたので、部品はたくさんありました。(爆) |
 |
4. テールランプ下部へ埋め込む 途中の写真がかなり抜けていますが、テールランプのリフレクタ部分(LED ユニットを埋め込む所)をカットし、そこに4.で作ったユニットを埋め込みます。 固定はまず発泡ウレタンですき間を埋めて、表面はプラパテで整えています。 |
 |
5. アップで1枚 埋め込んでパテで整形している部分のアップです。 まだこの時点では気泡もたくさんありますので、かる〜くサフ吹き&溶きパテ などで表面を整えます。 |
 |
6. サフ吹き 気泡がきれいになくなり、表面も整ったら全体にサーフェイサーを吹きます。 サフは塗料の食い付きをよくするだけでなく、大きな傷を目立つようにする& 細かい傷を埋めてくれるというメリットもありますので、ぜひやりましょう! |
 |
7. めっき調に塗装する すでにカバーをしてしまっている写真でスミマセン。m(__)m サフが吹けたら全体をめっき調塗料で塗装します。 ずっと前からクリア版スーパーテールを作る計画はあったのですが、今まで やらなかったのは、このめっき調塗料をどうするかずっと考えていたからです。 自宅&会社で暇なときにネットで調べて、プラモデル用のメッキシルバーという 塗料がいいと判断し、実行しました。 久しぶりにエアブラシまでひっぱりだしちゃいました。(爆) |
 |
8. クリアカバーをつけてコーキングする クリアカバーをつけて、ホットナイフでカットした部分を接着&コーキングします。 裏はかなり雑なのでお見せできません。(苦笑) かわりにアップの画像を。。。 |
 |
9. LEDユニットを取り付けて点灯確認 上部のLEDユニットはただ戻すだけですが、下部は幅詰めしていることもあり、 そのままでは取り付けれないので、かなり加工しています。 ここはまったく写真撮っていなかったのでお見せできません。m(__)m ストップ&テール&アースの線を下部の制御ユニット用に分岐します。 車両取り付けの前に一度室内で点灯チェック!! ばっちりでした。 |
 |

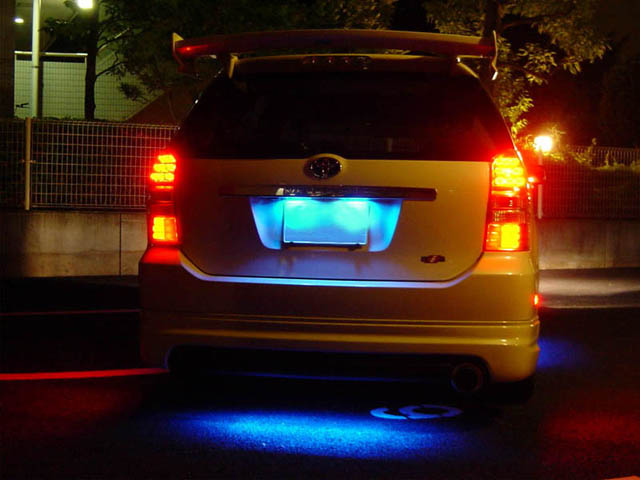

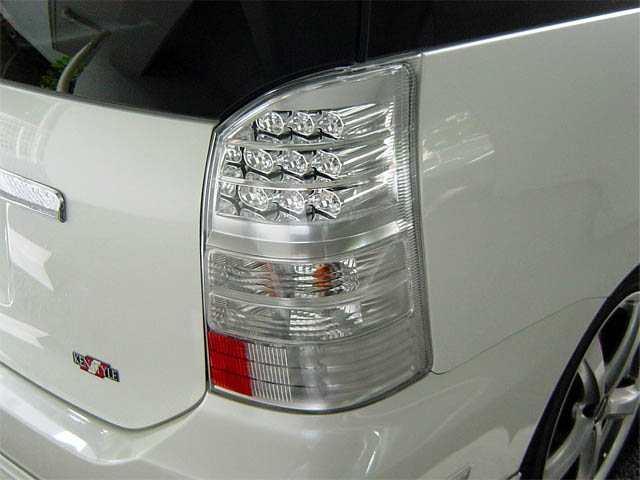

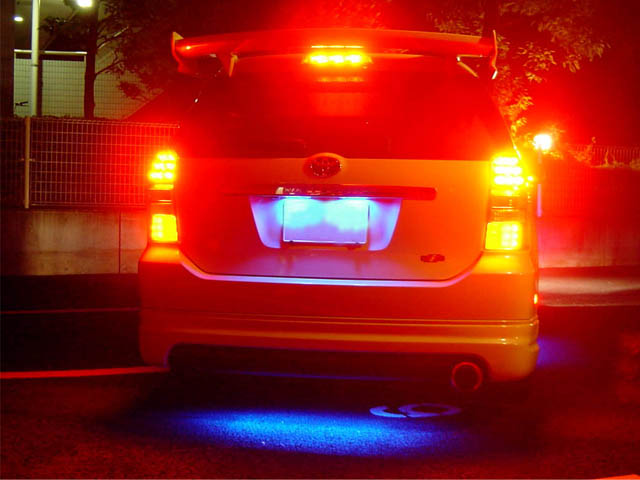

10. 車両に取り付けて完成!! テールランプをはずして交換し、再度点灯確認をして完成!! ほんとはもっと写真を撮っていればよかったんですが、作業をするのがいつも 仕事から帰ってからだったもので。。。 オフでお会いしたときにぜひ見てくださいね!! d(^-^)ネ! |
 |
 |
 |
